产品特点


钢套钢直埋蒸汽保温管由工作钢管、保温层、滑动导向支架、外套钢管、防腐层组成,产品强度高、稳定性好,具有合理的设计结构、可靠的使用寿命、工程综合投资少、施工周期短、节约能源、美化环境等优点。


产品适用范围


直埋式蒸汽保温管


产品结构示意图


直埋式蒸汽保温管


产品材料技术要求


1.工作钢管

钢管材质为输送流体用钢管:采用GB/T8163-201 8标准,采用GB3087-201 8标准的无缝钢管或GB/T531 0-201 7标 准的高压锅炉管,亦可应客户要求采用GB/T9711 -201 7标准的双面埋弧螺旋焊管。

2,支架

支架均采用滑动导向支架方式,其结构形式依据所采用的保温材料而定。滑动导向支架均采用隔热结构安装,避免运行状态下的热桥。

3.保温层

保温材料采用达到国家标准规范的憎水性硅酸铝针刺毯毡、高温玻璃棉、长丝纤维毯毡、气凝胶纳米绝热毡等产品,保温材料施工采用双层或多层错缝捆扎在工作钢管上,与工作钢管连成一体,减少热损提高运行效率。保温层与外套钢管 间不产生摩擦,保温层厚度随介质温度而定。

4.反射层

反射层采用阻燃型铝箔玻璃纤维布,主要把热导辐射的热损,通过反辐射把热损降低。

5.外套钢管

采用符合GB/T9711 -201 7或SY/T5037-201 8标准的双面埋弧螺旋焊管,亦可应客户要求采用SY5292标准的直缝电阻 焊钢管。

6.防腐层

防腐层位于外套钢管表面,起到防腐蚀作用。防腐层采用环氧煤沥青及玻璃纤维布交叉缠绕多层构成,能在各种复杂的 土壤环境中长期可靠运行。


蒸汽保温管道附件


弯头、三通、变径管、疏水等管件等一般采用与直管相同的材质。执行GB12459-2017《钢制对焊无缝管件》标准。补偿器一般采用轴向式波纹管补偿器,外套管局部放大,无需设置补偿井等。执行 GB/T12777-2008《金属保温管膨胀带通用技术条件》标准。


直埋式蒸汽保温管


蒸汽保温管的设计要求


1.为保证地表植物正常生长,外套管顶距离地面N1.0m,保温管周围应有150-200mm的砂层,水撼沙夯实。

2.管线的热补偿应优先考虑自然补偿,补偿器应选用质优的轴向纹管补偿器。

(1)限制热膨胀位移应设计固定支架,固定支架为内置式,无需设置钢筋混凝土支墩。

(2)在靠近固定支架处,设置疏水装置,将凝结水排到地面安全处或凝结水管线中。

(3)管线长度一般以二个固定支架为一段,在靠近固定支架的二侧设置排潮管通向地面,兼作故障信号管,外防腐 与母管相同。

(4)工作钢管接头焊按GB50235-2017《工业金属管道工程施工及验收规范》的规定执行,并100%的X光拍片,

II级片为合格,再打水压试验,外套管进行气密性试验,以达到安全、经济运行的目的。

(5)疏水管、排潮管伸出地面排放口朝下,朝向人不易到的地方。


保温管装卸和堆放


(1)保温管装卸时,应采用吊带装卸,严禁用钢丝绳直接捆在外防腐层上装卸,以免损坏防腐层。

(2)应做到轻吊轻放,防止磕碰,严禁在地上拖拉。

(3)保温管堆放的场地应平整,无杂物,无积水和地面有足够的承载能力,堆放高度不得超过1.6m。

(4)露天存放时,应用雨布覆盖,严禁暴晒和雨淋,并有良好的排水设施。


保温管的安装程序


(1)认真仔细阅读设计院和我公司提供的设计工程图纸和施工说明;

(2)接收并检验所有待安装的保温管;

(3)按设计图纸测量,放线,幵挖;

(4)按供方提供的地埋管管线安装图排管,对号入座;

(5)所有保温管件的标线(一般以吊装耳环为标志耳环垂直向上);

(6)焊接工作钢管及其附件,并按规定10 0%X光拍片二级片检验合格;

(7)按规定进行水压试验(可分段执行);

(8)拆除供波纹管补偿器预拉伸用的临时支撑件、直管段支撑件、弯头处封板等,切割时离工作钢管1-2cm处切割、 割头朝外、以免误割到工作钢管;

(9)工作管接头处防腐、保温;

(10)焊接外套管(哈夫连接)、排潮管、防雨罩等。进行焊缝外观检查及0.4MPa的气密性试验;

(11)接头防腐层检验,进行电火花检漏并修复不合格点;

(12)填砂、复土,在保温管周围形成一个150-200mm的黄砂层;

(13)工程验收。

以上安装程序要求,均应按设计院和我公司提供的设计安装说明书进行。


技术参数

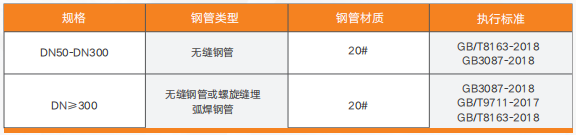

一、工作钢管


直埋式蒸汽保温管

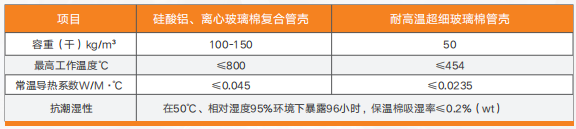

二、保温层


直埋式蒸汽保温管


直埋式蒸汽保温管

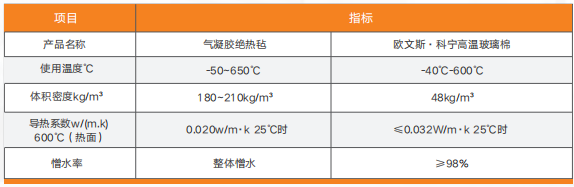

直埋式蒸汽保温管


铝箔玻纤布反射层

直埋式蒸汽保温管

备注:耐低温性,(-18℃ )4小时无脱壳;阻燃性能,离火自熄<4s。



双层纳米气囊反射层

直埋式蒸汽保温管

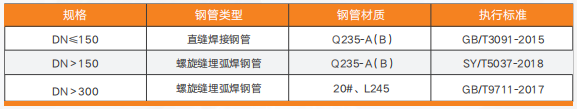

三、外套钢管

直埋式蒸汽保温管


四、防腐层

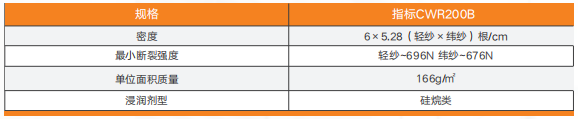

中碱玻璃纤维无捻粗纱布JC/T576-94

直埋式蒸汽保温管


环氧煤沥青

直埋式蒸汽保温管

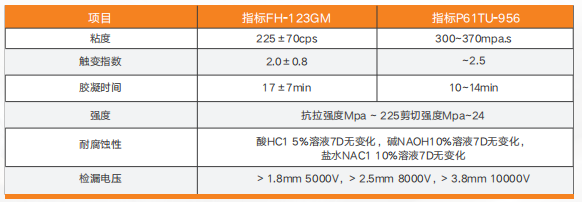

聚脲弹性体

直埋式蒸汽保温管



五、PE防腐层性能


直埋式蒸汽保温管


100%双组份无溶剂聚氨酯主要技术指标

直埋式蒸汽保温管


100%双组份无溶剂聚氨酯防腐性能指标

直埋式蒸汽保温管


耐高温不饱和聚酯树脂

直埋式蒸汽保温管


耐高温不饱和聚酯树脂防腐性能

直埋式蒸汽保温管


钢套钢蒸汽直埋管隔热管托

直埋式蒸汽保温管
